氫燃料電池電堆的密封方式對封裝力影響

       氫燃料電池電堆都是由成百片的單電池串聯起來，再用綁帶或螺栓將電堆緊固。對電堆緊固施加力叫封裝力。每個單電池都是由雙極板和膜電極組成，膜電極與雙極板之間采用密封膠密封起來，分隔成獨立不同的腔室，保證每個腔室不泄漏。密封區域的密封壓力達不到要求，容易發生反應氣體泄漏，并且會導致接觸面電阻大，導致電池?zé)o法正常工作；但封裝力過大時，會嚴重壓縮由多孔材料制成的氣體擴散層，使孔隙度和氣體滲透率迅速下降，導致電堆的性能或效率嚴重下降。過大的封裝力還會使內部各部分的結構應力上升，產生塑性變形甚至直接被壓潰。密封是電堆設計、組裝最重要課題之一。

一、目前電堆密封有多種工藝路徑，下面介紹密封幾種方式:

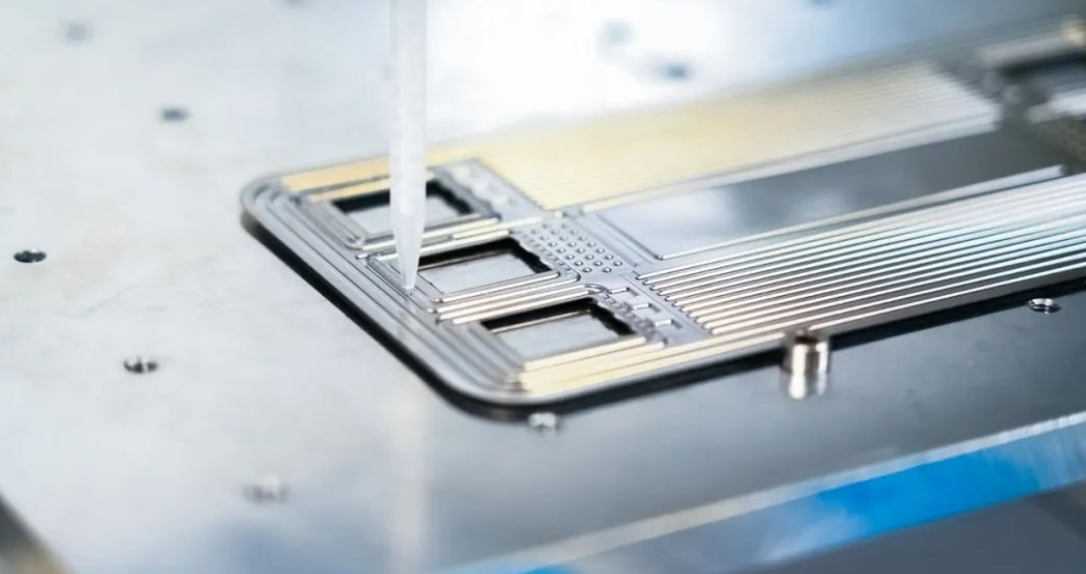

        1、雙極板采用點膠模式，膠水點雙極板上。點膠工藝簡單、靈活，但點膠精度難控制，且點膠截面成半圓弧，接觸面小，接觸應力不均勻。

        2、雙極板采用膠圈密封，膠圈粘在雙極板上。密封截面根據需要設計，接觸面大，密封性好。但貼膠圈工藝有一定技術難度。

        3、雙極板采用注膠密封，直接在雙極板上注膠。采用液態硅注膠，一次兩模，密封膠線精度高，接觸面大，但注膠工藝復雜。

        4、在膜電極采用注膠密封，直接在膜電極上注膠。采用液態硅注膠，一次兩模，密封膠線精度高，但注膠工藝復雜，因膜電極成本高，提高注膠成品率。

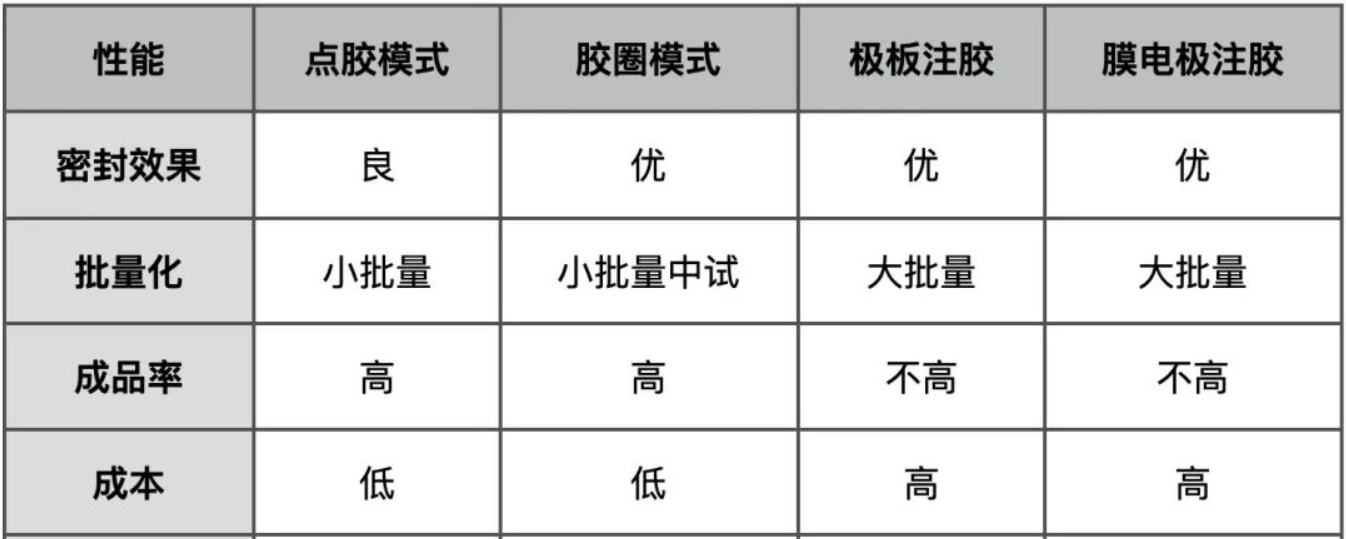

二、密封工藝對比：

三、封裝力與以下因素有關

        1、電堆結構及極板的尺寸有關，施加到電堆單位面積的壓力。單位面積壓力要均勻，最大不超過10%。

        2、與密封材料性能和密封截面有關。

        3、與GDL的壓縮率有關，這決定了接觸電阻的大小。

        雖然封裝力與以上因素有關，但必須綜合考慮以上因素，合理選擇密封方式，保證在密封可靠的情況下，接觸電阻小，電堆性能穩定，壓裝力最優。

        點膠面是弧形，接觸面小，密封膠密封后，接觸點中心接觸應力大；且因接觸面小，壓力不能太大，否則密封圈會產生塑性變形。

        采用膠圈（或注膠）密封，因膠圈接觸面是平面，接觸面比較大，需要壓力也偏大。極板注膠與膠圈密封圈接觸截面一樣，接觸面大，該結構接觸面積大，密封效果好。

四、燃料電池內部壓緊力測試

        1、通過壓敏顯影進行定性測量，測量密封線和流道壓痕。

        2、在線矩陣壓力傳感器進行實時的壓緊力變化測試。進行定性測試。

五、小結

        電池間面壓密封是利用橡膠彈性和表面接觸應力來保證密封。在設計電堆時，根據工藝路徑合理選擇密封材料、密封方式，建立電堆密封接觸模型與封裝力的規律，保證電堆性能穩定最優化。因金屬板變形，金屬板的封裝力一般大于石墨板電堆的封裝力！
